Sistem Pengekstrakan Debu Kayu Industri

Sistem pengekstrakan habuk kayu perindustrian ialah gabungan peralatan nyahhabuk yang direka untuk ciri-ciri habuk bengkel kerja kayu, biasanya terdiri daripada hud sedutan, saluran, unit utama pengumpul habuk, kipas dan peranti pelepasan habuk. Debu kayu termasuk habuk papan, pencukur dan habuk pengamplasan, dengan taburan saiz zarah yang luas, dan beberapa habuk mempunyai sifat melekit dan berserabut. Sistem ini menetapkan tudung sedutan di stesen penjanaan (gergaji, pengetam, pengisar, mesin pengisar) dan mengangkut gas yang sarat-habuk melalui saluran ke pengumpul habuk, di mana ia ditapis oleh beg atau kartrij dan dilepaskan atau dikembalikan ke bengkel. Ia direka bentuk untuk salur berpusat merentas berbilang stesen kerja kayu, bukan untuk operasi satu titik-mudah alih.

• Skala sistem: direka untuk saluran berpusat merentasi beberapa stesen kerja kayu. Isipadu udara 5000–100000 m³/j. Untuk operasi mudah alih satu-titik, pengumpul habuk kayu mudah alih harus dibandingkan.
• Pelepasan habuk: corong dipasang dengan injap putar atau penghantar skru untuk pelepasan berterusan ke beg pengumpulan atau tong. Ini sesuai dengan bengkel kerja kayu dengan penjanaan habuk yang besar, mengelakkan pengosongan yang kerap secara manual.
• Halaju saluran: habuk kayu mengandungi bahagian zarah kasar yang tinggi; halaju saluran mendatar hendaklah dikekalkan pada 18–25 m/s untuk memastikan cukur dan habuk papan tidak mendap. Debu mengampelas lebih halus dan boleh dikurangkan kepada 18–20 m/s.

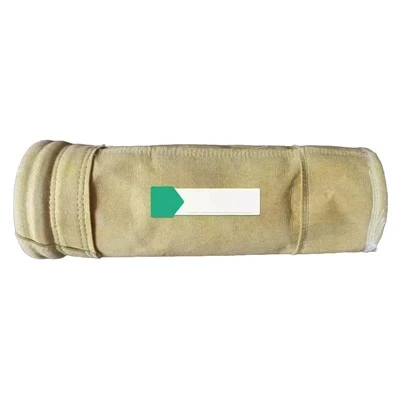

• Media penapis: habuk kayu mengandungi resin dan gentian, mudah melekat pada media penapis. Beg boleh menggunakan rasa jarum hangus atau kalendar untuk mengurangkan pembenaman habuk. Untuk mengampelas habuk halus, media membran boleh digunakan.
• Padanan hud: mesin gergaji dan pengilangan menggunakan hud tertutup; sander menggunakan tudung sedutan sisi.
• Risiko letupan: habuk kayu mudah terbakar. Saluran dan perumah sistem boleh dibumikan, dan beg terasa jarum antistatik boleh digunakan untuk mengurangkan pengumpulan statik. Halaju saluran hendaklah dikekalkan melebihi 20 m/s untuk mengelakkan pemendapan habuk.

• Isipadu udara dipadankan dengan habuk-kuantiti peralatan dan jumlah isipadu udara
• Pilihan beg penapis atau kartrij
• Bahan media dipilih mengikut ciri habuk
• Susun atur saluran dan jenis hud disesuaikan dengan susunan peralatan bengkel
• Peranti nyahcas habuk: injap berputar atau penghantar skru
• Rawatan antistatik dikonfigurasikan kepada penilaian risiko letupan habuk
• Voltan/frekuensi boleh laras untuk pasaran sasaran
• OEM/ODM: disesuaikan dengan susun atur peralatan bengkel dan ciri-ciri habuk; jenama pelanggan pada papan nama, kabinet kawalan dan pembungkusan luar

Selepas kimpalan perumahan, pengedap jahitan kimpalan diperiksa. Sambungan bebibir saluran diperiksa untuk sesak udara. Sebelum pemasangan beg, cincin spring atas beg dan kualiti jahitan badan beg diperiksa. Jarak grid gentian konduktif beg antistatik diperiksa mengikut . 100% ujian berkuasa standard sebelum pembungkusan, mengesahkan tindakan kipas, pembersihan dan nyahcas. Pemeriksaan-pihak ketiga diterima. Kilang telah membekalkan sistem ini kepada bengkel pengeluaran perabot, pintu kayu dan panel, dan menggunakan data medan ini untuk menetapkan halaju saluran dan konfigurasi peranti nyahcas.
